一、实验环境与准备

实验在实验楼（shiyanlou）提供的 Linux 3.9.4 内核环境中进行，主要工作是：清理旧目录 → 打入 mykernel 补丁 → 生成最小化配置 → 编译 → 启动。

1.1 打入 mykernel 补丁

进入内核源码根目录后，先清理可能残留的旧实验目录，再通过 patch -p1 应用补丁，最后用 make allnoconfig 生成一个"全否"的最小化配置——这一步非常关键，它把内核裁剪到最小规模，使得编译时间从几十分钟缩短到几分钟，同时排除了大量无关子系统对实验的干扰。

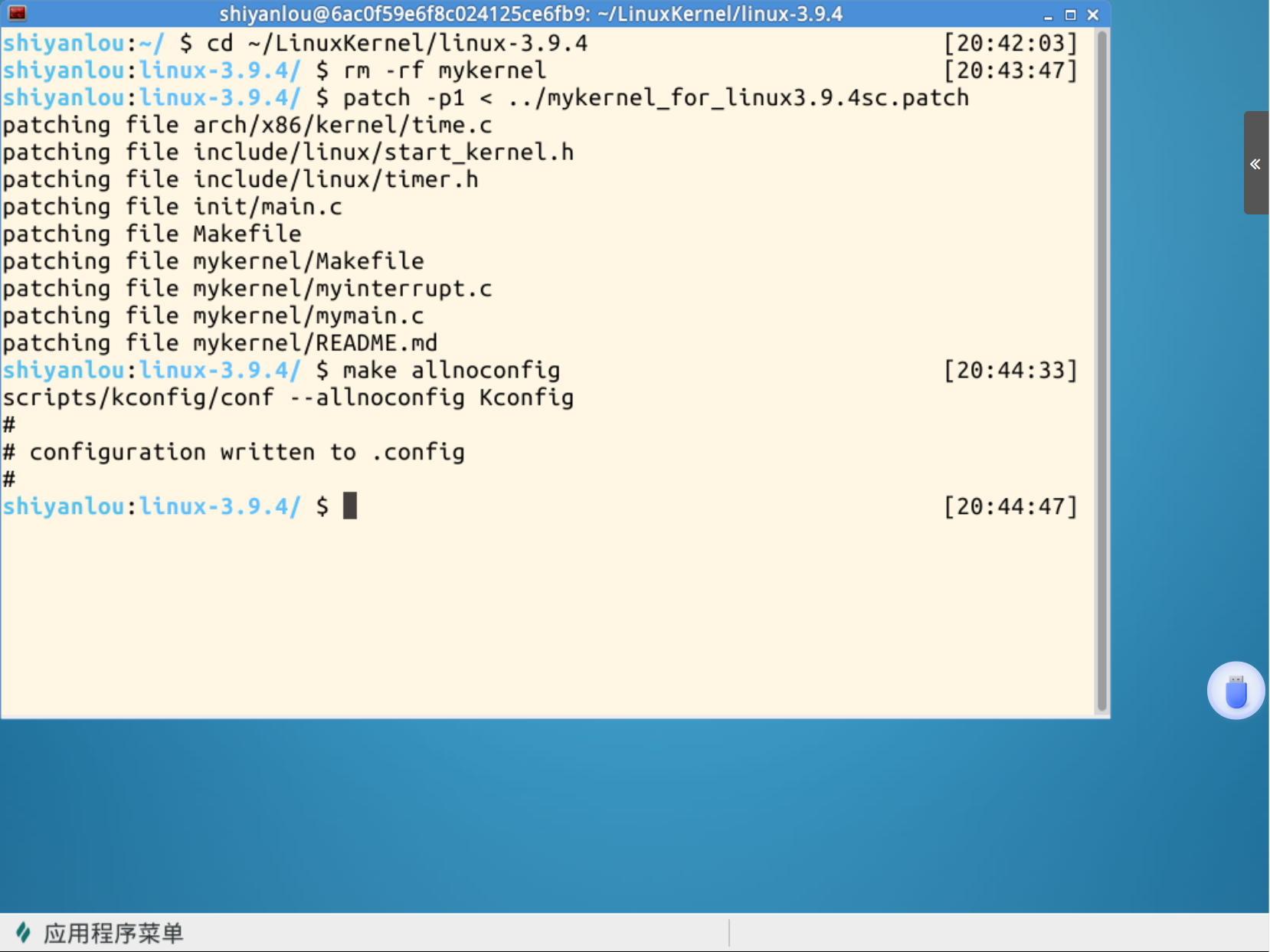

图 1：终端处于 /LinuxKernel/linux-3.9.4 内核根目录，依次完成切换目录、清理旧 mykernel 目录、打入实验补丁、生成最小化内核配置的操作。可以看到补丁成功应用到了内核的多个核心文件，.config 配置文件生成完毕。

从补丁的输出可以看出，mykernel 并不是一个"外挂"模块，而是直接修改了内核自身的四个地方：

被修改的文件	作用
arch/x86/kernel/time.c	把时钟中断的处理函数替换为 my_timer_handler
include/linux/stat_kernel.h、include/linux/time.h	为实验补充声明
init/main.c	把内核启动的入口 start_kernel() 中的进程初始化部分替换为 my_start_kernel()
mykernel/ 目录	新增实验代码本体（mymain.c、myinterrupt.c、mypcb.h、Makefile）

这正是理解操作系统的第一个关键认识：所谓"内核"，本质上就是被放在特定位置、在特定时机被调用的一组函数。 我们替换掉 init/main.c 里的入口，整个系统的"性格"就变了——原本要启动 init 进程、挂载文件系统的 Linux，变成了只有我们自己调度逻辑的迷你内核。

1.2 编译内核

补丁完成后执行编译，最终生成可启动的内核镜像 bzImage，然后用 QEMU 启动验证。

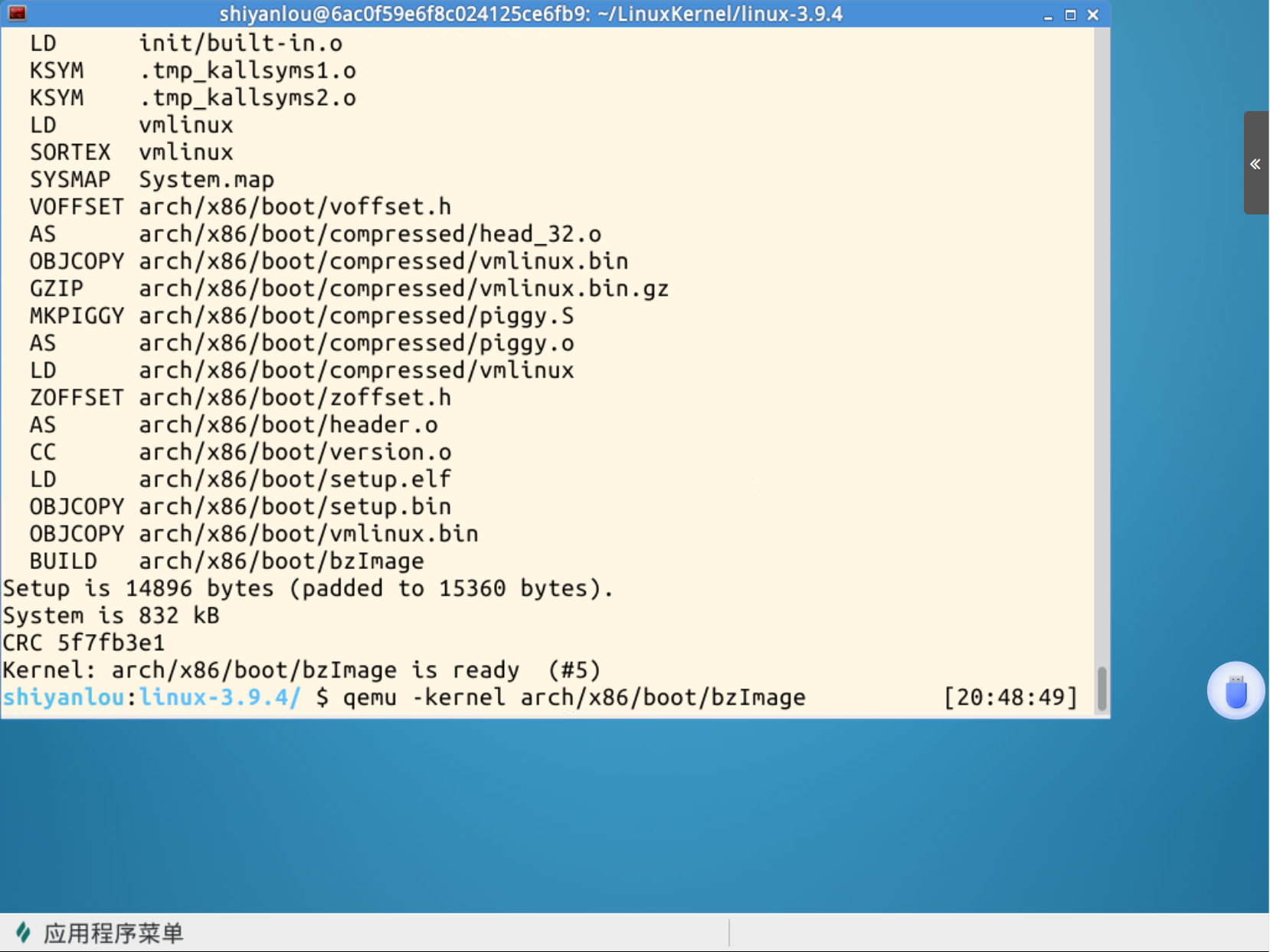

图 2：内核源码全程编译结束，成功生成可启动的 bzImage 内核镜像，终端输入 QEMU 虚拟机启动命令，准备加载运行本次实验的精简内核。

图 15：内核根目录下，代码修改后完成新一轮编译，成功生成 bzImage 内核镜像（版本 #7），镜像大小、CRC 校验值同步更新，说明代码改动已编译进内核文件。

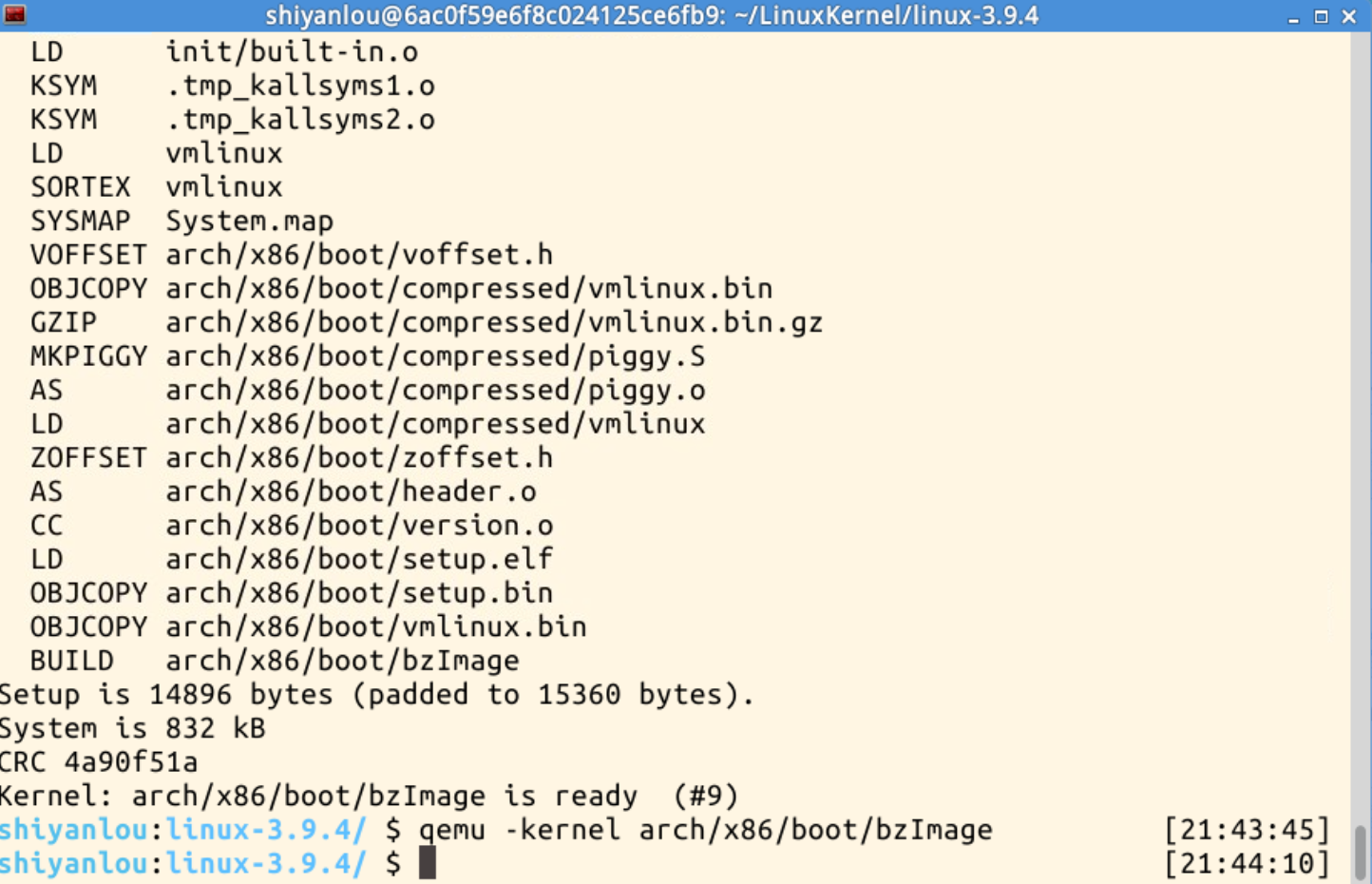

图 16：内核根目录下完成第 9 次编译，bzImage 镜像生成成功，终端输入 QEMU 虚拟机启动命令，准备加载最新编译的内核，验证代码修改后的实际运行效果。

一点体会：实验中反复编译了 9 次。每一次 make 都是"改代码 → 编译 → 启动 → 看输出 → 再改"的循环。内核开发没有捷径，能快速验证的改动才是好的改动，这也是精简内核存在的意义。

二、mykernel 的源码结构

2.1 目录与文件构成

内核启动后，进入 mykernel 子目录查看实验源码。

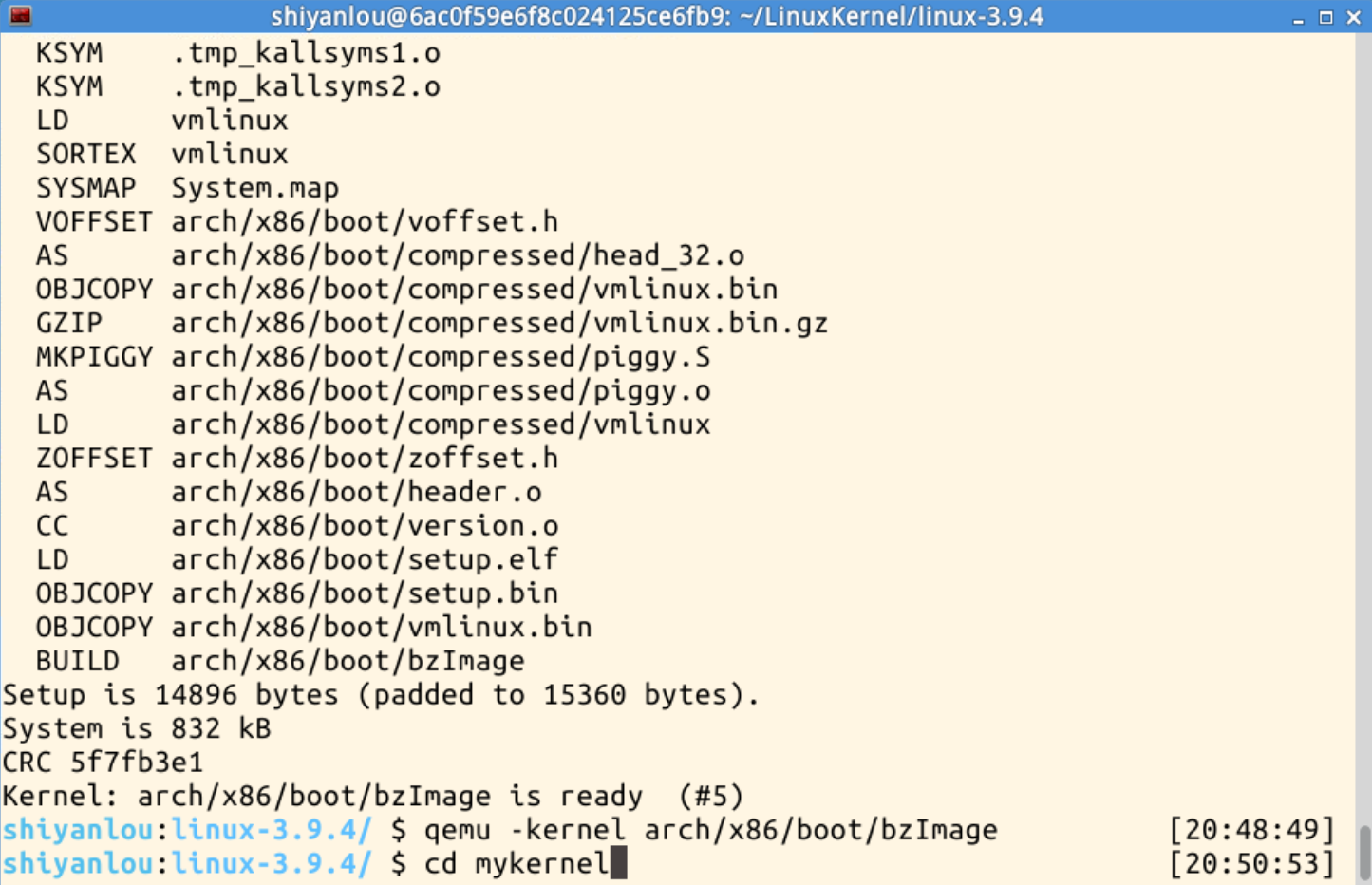

图 3：执行内核启动命令后，终端通过 cd 命令切换到 mykernel 子目录，准备查看和修改实验相关的核心源码。

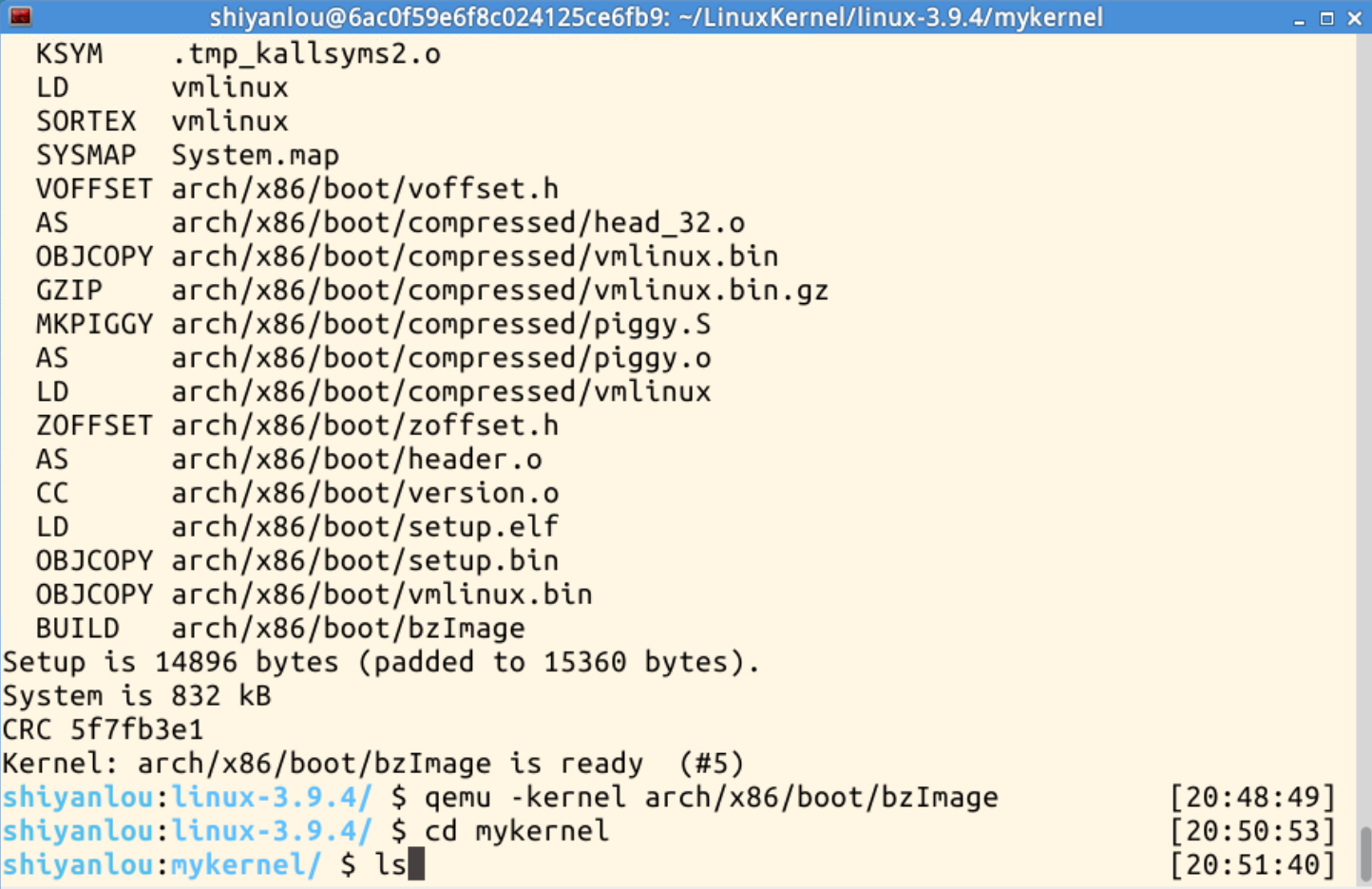

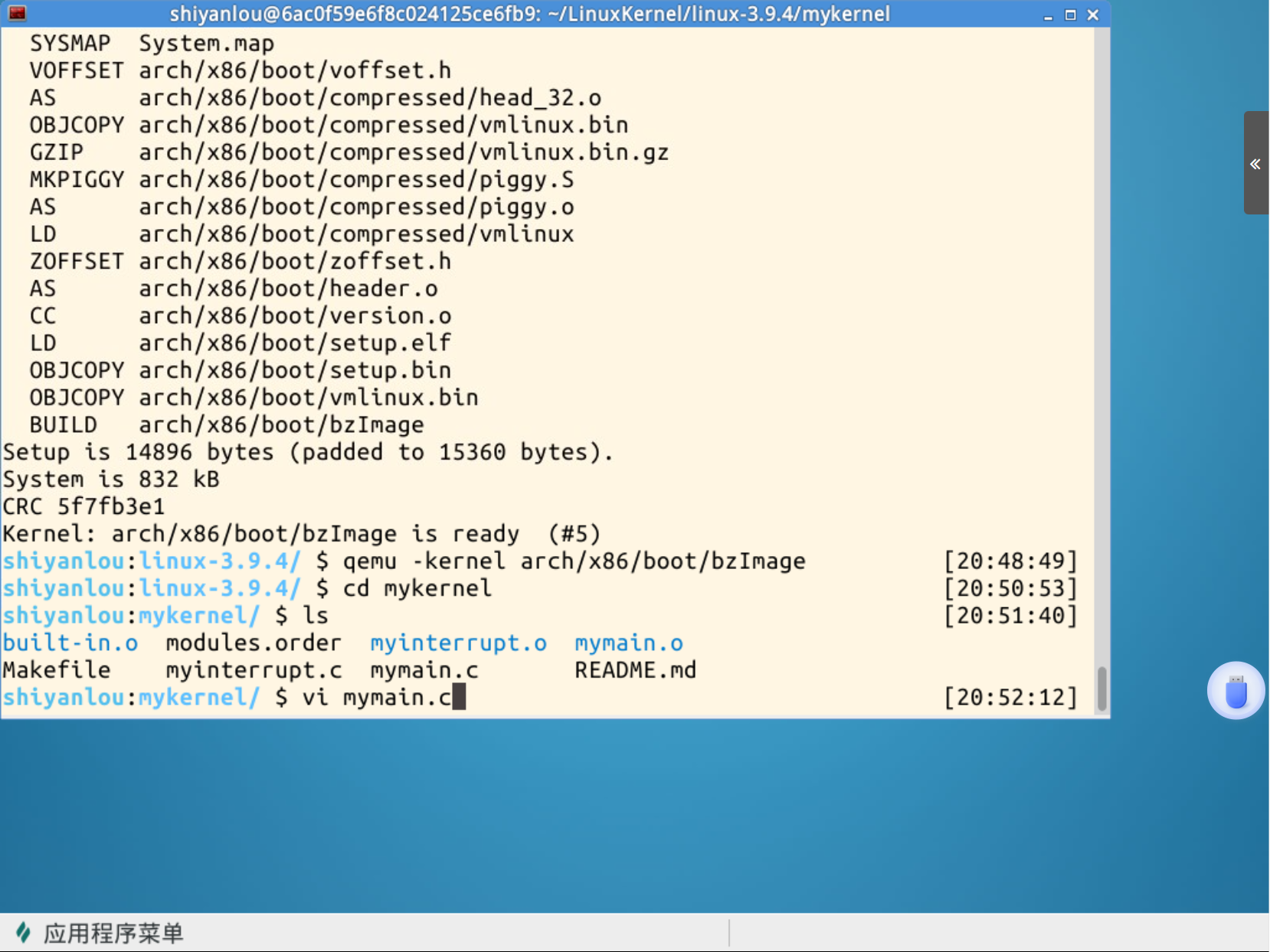

图 4：在 mykernel 目录下执行 ls 命令，列出目录内的源码文件、编译目标文件、Makefile 和说明文档，随后执行 vim 命令，准备编辑 mymain.c 内核入口文件。

整个实验的核心只有三个 C 文件：

• mypcb.h —— 进程控制块（PCB）的定义，是进程的"身份证"；
• mymain.c —— 内核启动入口 my_start_kernel() 和进程体 my_process()；
• myinterrupt.c —— 时钟中断处理 my_timer_handler() 和进程调度 my_schedule()。

2.2 原版代码：一个"假"内核

先看补丁自带的原版 mymain.c：

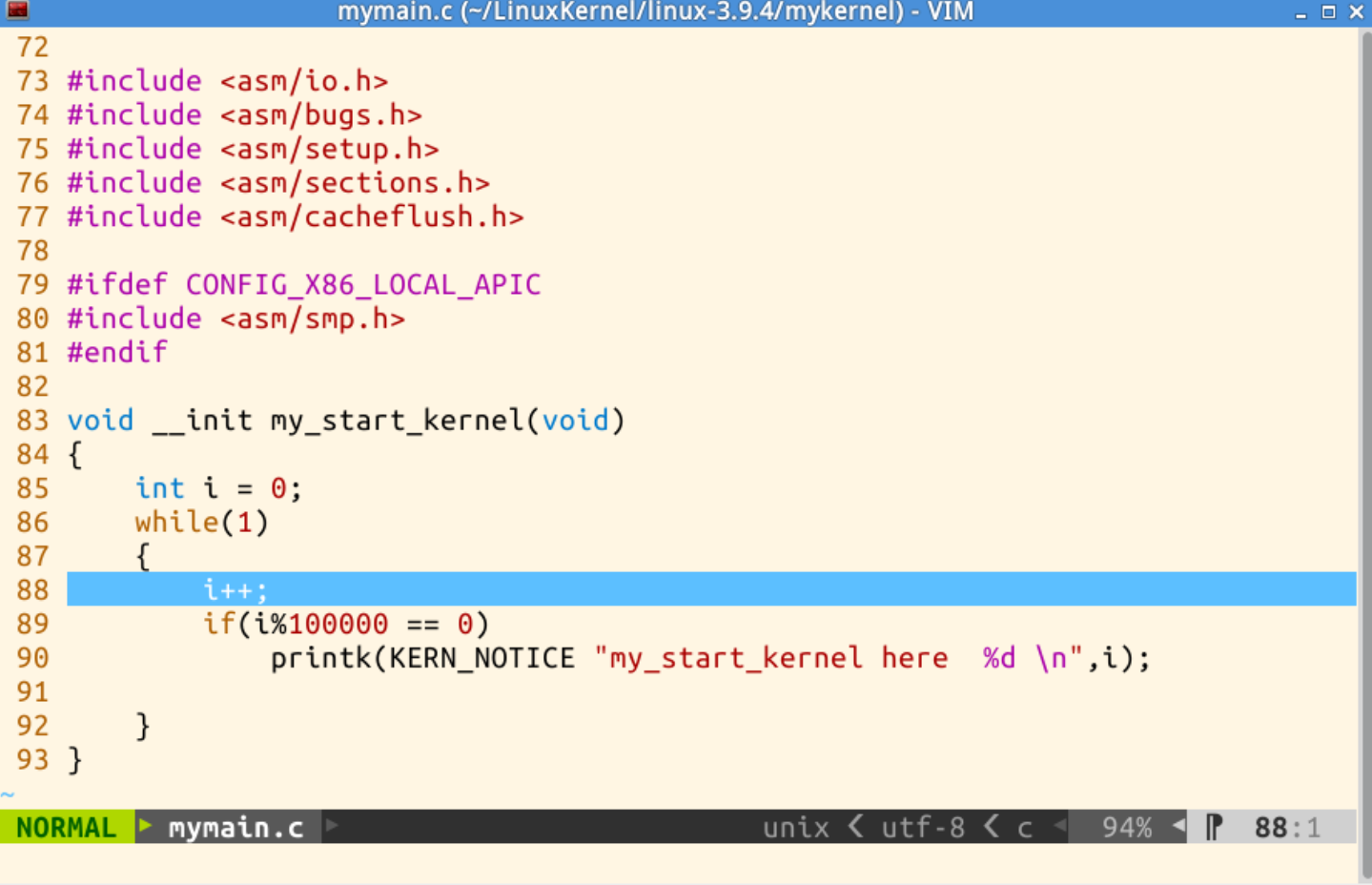

图 5：vim 编辑器打开原版 mymain.c 文件，展示补丁自带的初始内核入口代码：my_start_kernel 函数内仅包含一个死循环，每计数到固定次数打印一行日志，尚未实现多进程与调度逻辑。

图 6：vim 界面聚焦 mymain.c 的循环计数逻辑，清晰展示原版单进程内核的执行流：程序在死循环内持续计数，满足条件时通过 printk 输出信息，CPU 始终被这一个执行流占用。

此时 my_start_kernel() 的结构大致是这样的：

void __init my_start_kernel(void)
{
    int i = 0;
    while (1) {
        i++;
        if (i % 100000 == 0)
            printk(KERN_NOTICE "my_start_kernel here %d \n", i);
    }
}

再看原版 myinterrupt.c：

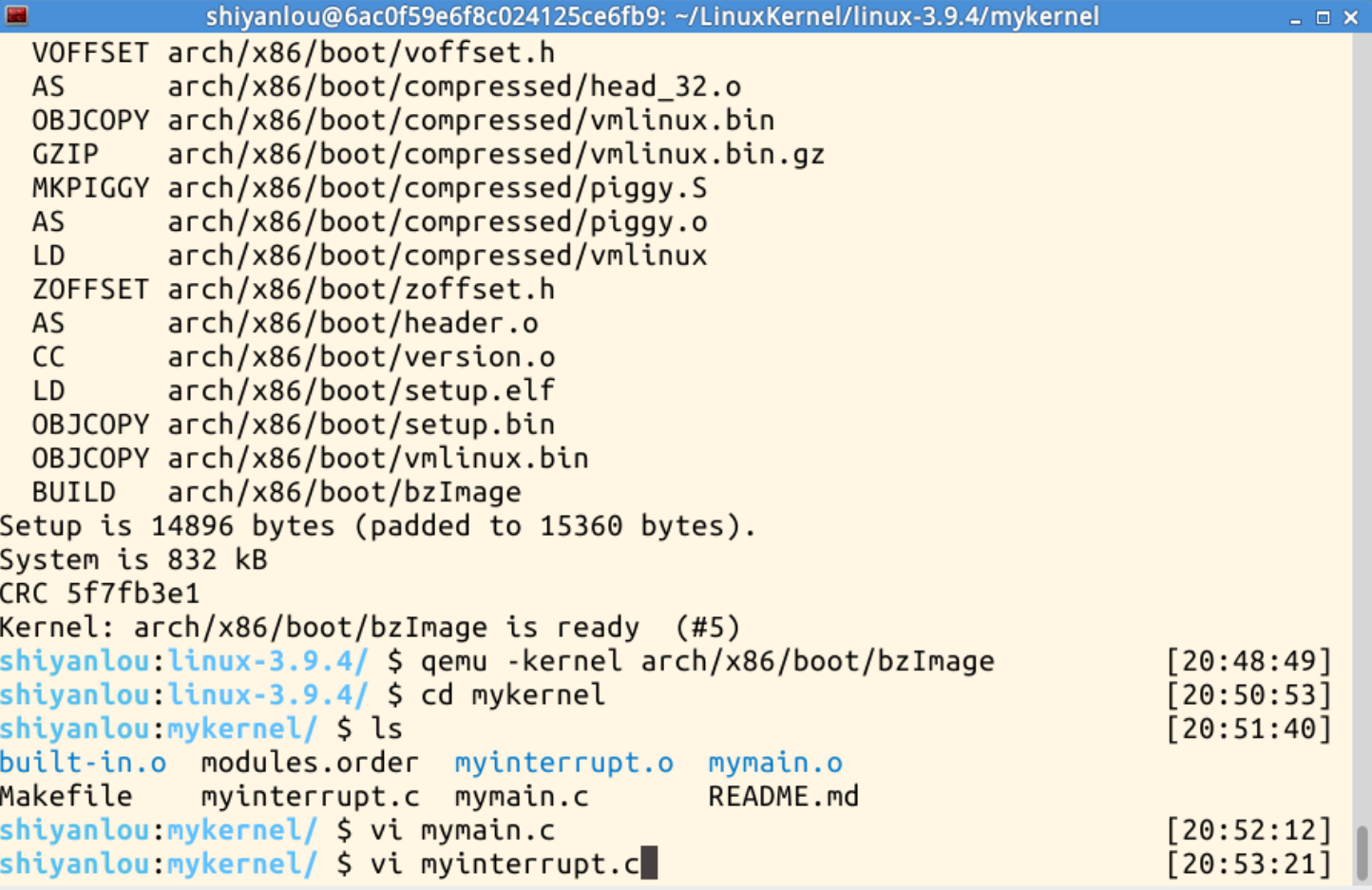

图 7：终端执行 vim 命令，准备打开并编辑时钟中断处理文件 myinterrupt.c，为后续添加调度逻辑做准备。

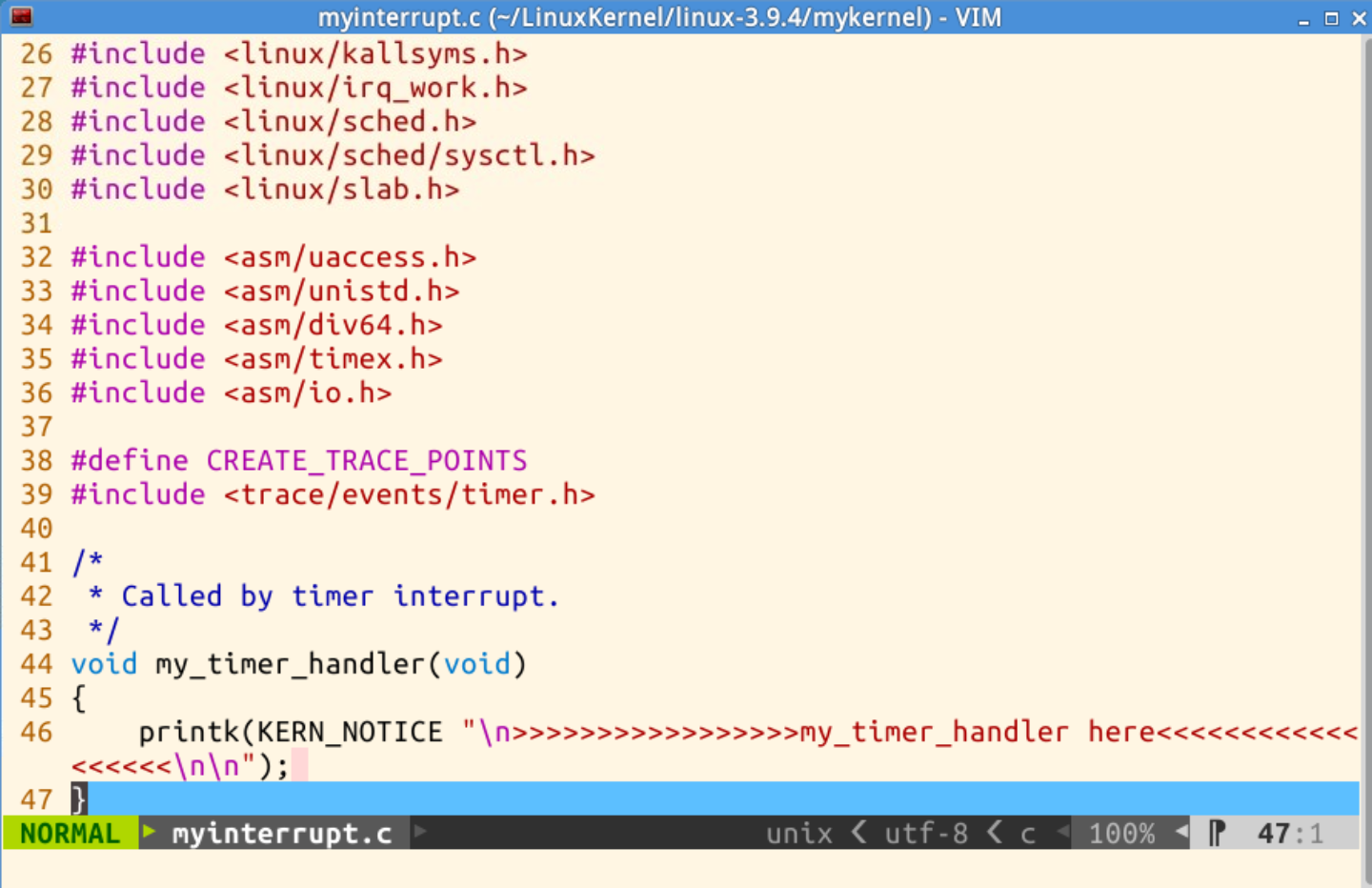

图 8：vim 编辑器打开原版 myinterrupt.c 文件，展示补丁自带的初始中断处理代码：包含大量内核头文件，时钟中断处理函数 my_timer_handler 仅打印中断触发提示，没有进程调度与上下文切换逻辑。

void my_timer_handler(void)
{
    printk(KERN_NOTICE "\n>>>>>>>>>>>>>>>>>my_timer_handler here<<<<<<<<<<<<<<<<<<\n\n");
}

这个"内核"显然不能算操作系统：入口函数进来就是一个死循环，永远不返回；时钟中断只是打印一行字，不做任何有意义的事。它验证了一件事——光有中断和入口，没有"进程"这个抽象，系统就无法同时做两件事。整个实验要做的，就是在这两个函数之间搭起"进程"这座桥。

图 13：vim 编辑器打开 mymain.c 文件，显示补丁自带的原始单进程内核入口代码，my_start_kernel 函数内是计数打印的死循环逻辑，底部已输入 :wq 指令，准备保存文件并退出编辑器。

三、进程的描述：进程控制块 PCB

要让"进程"这个概念落地，首先要有一块内存来描述它。在 mykernel 中，这就是 mypcb.h。

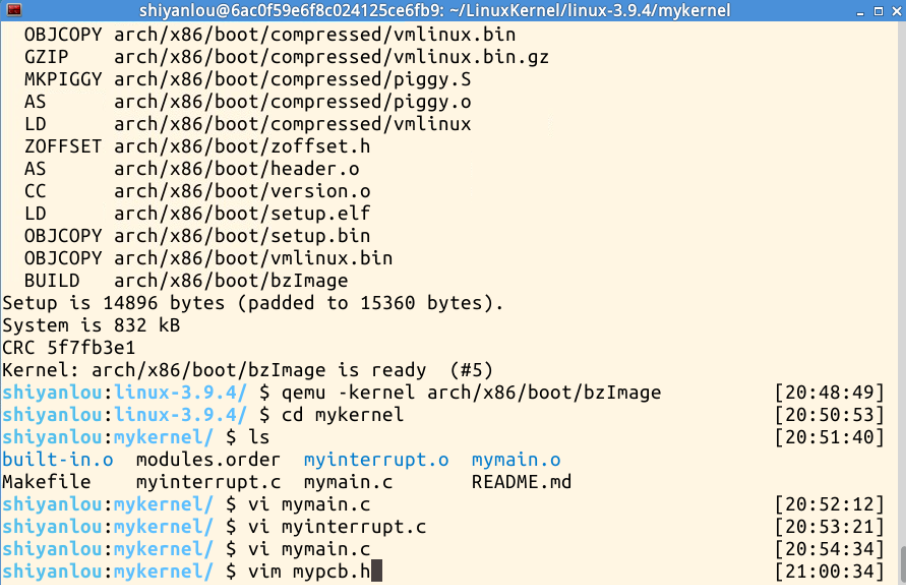

图 9：终端先后执行编辑 mymain.c、创建并编辑 mypcb.h 的命令，准备新增进程控制块头文件，以此为基础扩展多进程调度功能。

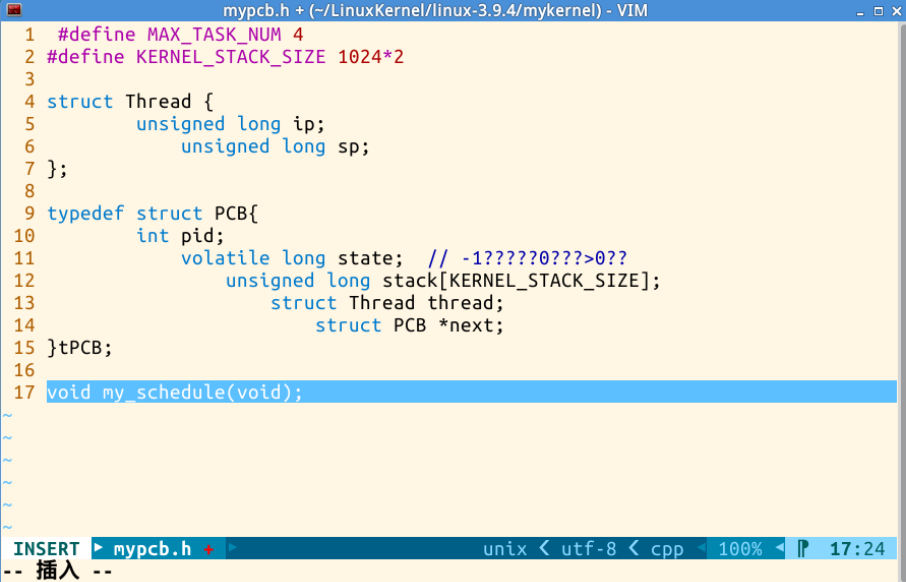

图 10：vim 编辑器打开 mypcb.h 头文件，已完成进程控制块相关定义：包含最大进程数、内核栈大小的宏定义，Thread 上下文结构体，PCB 进程控制块结构体，以及调度函数声明，当前处于编辑插入模式。

补全后的 mypcb.h 如下：

#define MAX_TASK_NUM        4
#define KERNEL_STACK_SIZE   1024*8

/* CPU 现场状态 */
struct Thread {
    unsigned long       ip;   /* 指令指针 */
    unsigned long       sp;   /* 栈指针   */
};

typedef struct PCB {
    int                 pid;                          /* 进程号 */
    volatile long       state;                        /* -1 不可运行, 0 可运行, >0 停止 */
    unsigned long       stack[KERNEL_STACK_SIZE];      /* 进程的内核栈 */
    struct Thread       thread;                        /* 当前 CPU 现场 */
    unsigned long       task_entry;                    /* 进程入口函数 */
    struct PCB          *next;                         /* 指向下一个进程，构成循环链表 */
} tPCB;

void my_schedule(void);

这里有三个设计点值得反复咀嚼：

第一，每个进程拥有独立的内核栈。 stack[KERNEL_STACK_SIZE] 这一行是整个实验的基石。进程切换之所以能"换一个世界继续跑"，根本原因就是每个进程的栈是分开的——切换栈，就切换了函数调用现场。这和真实 Linux 中每个进程有独立内核栈（通常 8KB，即双页）的设计思路完全一致。

第二，struct Thread 里只存了 ip 和 sp 两个寄存器。 这看起来简陋得不可思议，但它恰恰揭示了进程切换的最小充分条件：只要保存了"下一条要执行的指令在哪"（ip）和"栈在哪"（sp），这个执行流就可以被暂停和恢复。 其他寄存器（eax、ebx……）会随着栈上的函数调用现场被自然保存和恢复。

第三，next 指针构成单向循环链表。 这为实现"时间片轮转"提供了最朴素的数据结构：调度的动作就是"取下一个"。

四、进程的启动机制：进程 0 是怎么"无中生有"的

这是整个实验中最精妙、也最难理解的部分。

4.1 先创建，再启动

my_start_kernel() 分两步走。第一步是数据结构层面的创建：把 4 个 PCB 串成循环链表。

void __init my_start_kernel(void)
{
    int pid = 0, i;

    /* 初始化 0 号进程 */
    task[pid].pid          = pid;
    task[pid].state        = 0;                                   /* 可运行 */
    task[pid].task_entry   = task[pid].thread.ip = (unsigned long)my_process;
    task[pid].thread.sp    = (unsigned long)&task[pid].stack[KERNEL_STACK_SIZE - 1];
    task[pid].next         = &task[pid];                          /* 自成一环 */

    /* 派生出 1、2、3 号进程 */
    for (i = 1; i < MAX_TASK_NUM; i++) {
        memcpy(&task[i], &task[0], sizeof(tPCB));                 /* 复制 0 号进程的模板 */
        task[i].pid          = i;
        task[i].state        = -1;                                /* 不可运行：还没跑过 */
        task[i].thread.sp    = (unsigned long)&task[i].stack[KERNEL_STACK_SIZE - 1];
        task[i].next         = task[i-1].next;
        task[i-1].next       = &task[i];
    }
    ...
}

注意几个细节：

• thread.ip 全部指向 my_process 这个函数入口——四个进程跑的是同一个函数体，区别只在于各自的 pid 和各自的栈。这就是"多道程序"最纯粹的样子。
• thread.sp 指向各自栈数组的最高地址（栈是从高地址向低地址生长的）。
• 1、2、3 号进程的 state = -1，表示"已创建但从未运行"。这个标志位将在调度时被区分对待，是理解进程切换分支的关键。
• 链表的构造顺序是 task[0] → task[1] → task[2] → task[3] → task[0]。

4.2 用 push + ret 伪造一次函数调用

第二步才是真正"让 CPU 跑起来"。my_start_kernel() 结尾是一段内联汇编：

    pid = 0;
    my_current_task = &task[pid];
    asm volatile(
        "movl %1, %%esp\n\t"   /* 1. 把 0 号进程的栈顶地址装入 esp */
        "pushl %1\n\t"         /* 2. 压入 ebp 的初始值 */
        "pushl %0\n\t"         /* 3. 压入 my_process 的入口地址 */
        "ret\n\t"              /* 4. 弹出栈顶到 eip —— 跳进 my_process! */
        "popl %%ebp\n\t"       /* 5. 恢复 ebp */
        :
        : "c" (task[pid].thread.ip), "d" (task[pid].thread.sp)
    );

这段代码的巧妙之处在于：它用一条 ret 指令完成了对 my_process 的跳转，而不是用 call。
