Linux系统篇，进程概念(五)：进程切换的研究、O(1)调度算法的数据结构和细节体现
系列文章目录
`
文章目录
前言
你有没有想过： 在一个 CPU 核心上，成千上万的进程是怎么 “同时” 跑起来的？ 一段死循环代码写出来，为什么没有把整台电脑锁死？
这背后是操作系统里一套极其精巧的机制 ——进程调度。今天这篇文章，就从进程之间的关系讲起，一路拆解到 Linux 经典的 O (1) 调度器，把这套底层逻辑彻底讲透。
一、进程间的关系
操作系统里同时跑着大量进程，它们之间存在四个核心特性：
- 竞争性
CPU 资源是有限的，但进程数量是无限的。大家都想抢 CPU，于是就产生了竞争。
为了解决 “谁先谁后” 的问题，操作系统引入了进程优先级—— 给每个进程一个权重，决定它在排队时排前面还是排后面。
- 独立性
每个进程拥有自己独立的地址空间和资源，运行时互不干扰。你在浏览器里崩了，不会直接把记事本带崩。
- 并行（多 CPU 才谈得上）
当你有多个物理 CPU 核心时，多个进程可以在同一时刻真正同时执行 —— 这叫并行。
- 并发（单 CPU 也能做到）
只有一个 CPU 核心怎么办？操作系统用进程切换的方式，在一段时间内快速来回切换，让每个进程都得到推进。宏观上看像是 “同时运行”，微观上其实是轮流使用 CPU—— 这叫并发。
二、进程切换的预备知识
上面我们在谈及并发时，有个关键概念：进程切换，让我们想想一个场景开始关键话题的讲解：
一个进程一旦占住 CPU，会不会一直把全部代码跑完？
2.1 进程时间片的享有
我们上节曾说：Linux是分时操作系统，具有时间片轮转的机制。那么上面的问题答案就显而易见了。
不会 ，操作系统会给每个进程分配一个时间片（比如 1ms）。时间片用完，操作系统就强制把它 "剥离"CPU，放回就绪队列重新排队。
所以哪怕你写了一个
while(1)死循环，它也不会永久霸占 CPU—— 时间片一到就被踢出去了。这就是为什么死循环卡死不了整个系统。
2.2 CPU寄存器
进程的执行离不开CPU大量的逻辑判断、算数运算及内存读取与覆写，那CPU是如何做到的呢？就是“寄存器”的作用了。
2.2.1 寄存器的定义与作用
我们知道CPU在运算时，需要不断的对PCB指向的数据和代码修改，而修改后的数据如果覆写到内存之后再从内存取出，那这也太费时间了，于是为了节约时间：寄存器应运而生。
- 寄存器定义： 寄存器是 CPU 内部高速存储单元，用来临时存放指令、数据、地址。
- 寄存器作用： 利用 CPU 内部极高速的存储空间，尽量减少访问内存，提升 CPU 执行速度；同时保存程序执行的控制信息。
2.2.2 寄存器的种类
- 通用寄存器：存放运算的数据，程序可以读写（eax、ebx 等 x86；R0‑R31 ARM）
- 程序计数器 PC (IP)：存下一条要取的指令的地址；取完指令自动 +
- 指令寄存器 IR：存放当前正在执行的指令，对程序员透明，不能直接访问
- 程序状态字 PSW / 标志寄存器 FLAGS：保存运算结果状态（溢出、零、正负、进位标志）
- 地址寄存器 MAR：内存地址；数据寄存器 MDR：和内存交互的数据
2.2.3 寄存器的内容
寄存器并非是内存的拓展，而是CPU的临时仓库，它储存的是当前进程的数据，用于完成进程的任务。
关键认知：寄存器 ≠ 寄存器里的数据。 寄存器是 CPU 内部的临时存储位置，里面装的是当前进程的运行现场
我们又知道一个进程在CPU上运行的时间有限，那么进程没运行完毕，寄存器中的值会怎么办，运算未完毕的结果又会怎么样呢？
让我们开始真正了解进程切换吧！
三、进程上下文与具体切换
3.1 进程上下文定义
进程上下文就是进程运行时的全部环境信息；当进程被切换出去，需要把当前所有现场保存下来，下次重新调度回来时，恢复这些信息，进程就可以接着继续执行。
环境信息：硬件 + 软件硬件如：寄存器中运行到哪行代码 、软件如：进程PID 页表等
它由三个部分组成：
- 寄存器上下文（硬件上下文）：通用寄存器、PC 程序计数器、PSW 状态寄存器、栈指针。（最核心，进程切换的时候首先保存这一组）
- 用户级上下文： 进程的页表、虚拟地址空间（程序段、数据段、栈、堆）
- 系统级上下文： PCB 里的管理信息{进程 id、优先级、打开文件、信号掩码等}。
3.2 进程切换
3.2.1 情景引入
我们从一个 “张嘎”当兵 的故事来体会进程的切换：
张嘎是个大二学生，想要保家卫国于是去当兵。他去当兵的第一件事是什么？(假设已有资格)
第一件事不是直接走，而是保留学籍记录档案；同理，当兵回来第一件事也就是恢复学籍同步档案，回到大三的状态而不是从大一开始。
在上面的故事中我们可以有这样的角色映射：
- 张嘎：进程 （进行调度的主体）
- 学校：CPU
- 辅导员：调度器
选择切换进程 - 学籍/档案：进程运行的临时数据，进程的上下文数据
事件映射：
- 张嘎当兵： 进程被剥夺下CPU
- 保留学籍记录档案： 保存进程运行的临时数据，进程的上下文数据
- 退役复学： 进程再次获取CPU资源
- 恢复学籍记录档案： 恢复进程运行的临时数据，进程的上下文数据到CPU当中
从上面的过程可以看出：进程的一次上下文保留与恢复就是一次进程切换
3.2.2 进程切换实际情况
对进程切换的情况有个大概了解后，我们来研究下实际情况：
现在有进程A和进程B

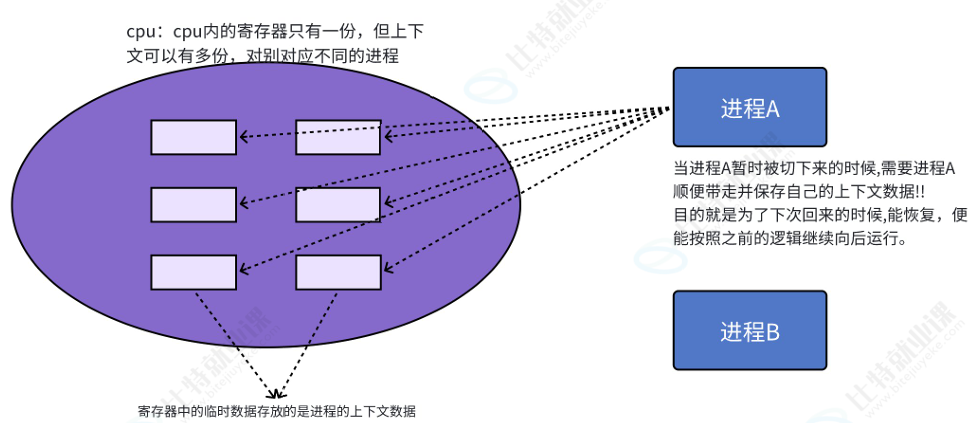

3.2.2.1 进程间切换
- 进程A的执行：
进程A得到CPU资源，CPU寄存器已记录其上下文数据；等到A的时间片执行完毕后，OS会将寄存器中的上下文数据拷贝给该进程，A进入进程队列。 - 进程B的执行：
进程B得到CPU资源后，寄存器存储的A数据就可以直接覆写，与A进程之后执行同样操作 - 进程A的恢复：
进程A再次得到CPU资源，将存储的上下文数据拷贝回去，继续执行。
3.2.2.2 上下文数据的保存
我们说上下文数据拷贝到进程中，那这些数据存储在哪里呢？

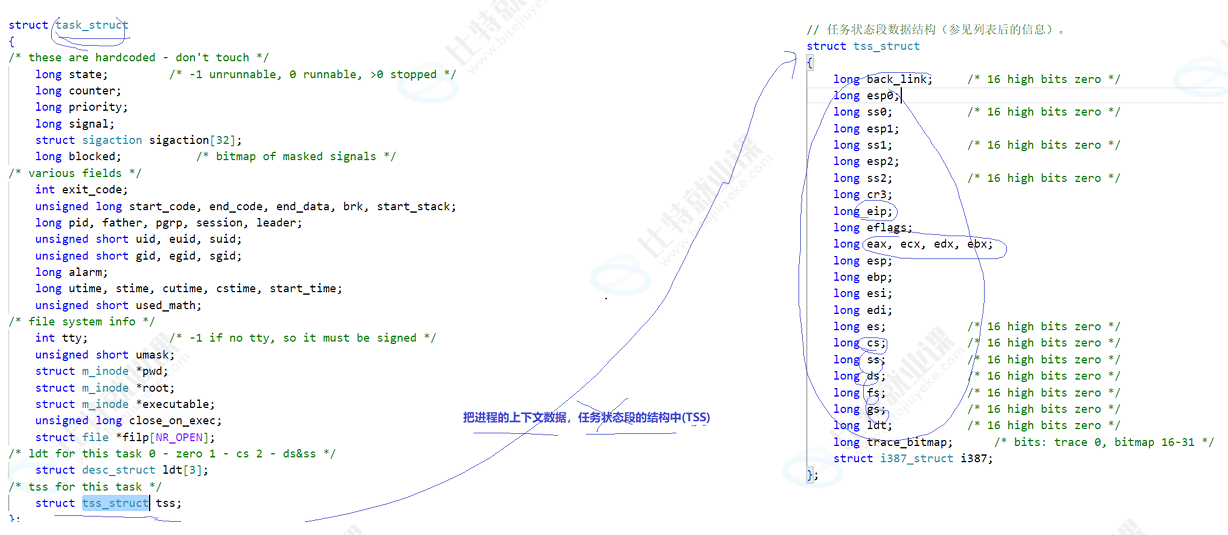

在Linux的早期代码中，这些硬件上下文是依赖特定的硬件数据结构 TSS（任务状态段） 来管理的：
从源代码中看见，进程的task_struct (即PCB)存储着 tss_struct。
而新版 Linux 放弃了 x86 硬件提供的按进程独立 TSS 自动任务切换机制；全局仅保留一份 TSS 用于特权切换时获取内核栈；进程硬件上下文保存于task_struct内嵌的thread_struct，由内核汇编函数__switch_to()以软件方式完成上下文切换，浮点寄存器使用惰性恢复策略降低切换开销；进程的 PID、信号、文件、内存这类软件上下文仍然存放在task_struct及其子结构体中。
3.2.3 进程间的对比：全新进程 vs 调度进程
进程的种类无非两类：未进行执行和执行过的
- 未执行进程： 通过fork函数创建的新的执行流，未获取时间片的进程
- 执行进程： 已活得过CPU资源，且运行过几个时间片的进程
为了便于区分进程，减少对上下文数据的拷贝，OS在PCB中设置状态位：
struct task_struct {
long state; // -1 unrunnable, 0 runnable, >0 stopped
int is_running; // 状态标记位：是否属于已经运行过的进程
};
并且为了统一性：OS中尚未执行过的进程，软件上下文需要复制（内存使用写时复制，部分资源引用共享）；硬件上下文不需要拷贝父进程的寄存器现场，由内核手动初始化生成初始硬件上下文。
3.3 操作系统对比
我们已经对分时操作系统有了一个大概的了解，它的基于时间片的轮转机制，大大的提高了开发效率。而与之相应的还有实时操作系统，它专注于单一进程。
-
分时系统： 将 CPU 划分时间片，轮流服务多个用户进程，实现人机交互；追求良好交互体验，无严格时间限制。通过这样实现进程的公平调度，和并发的执行模式。
-
实时系统： 系统要保证任务严格在规定时限内完成；分为硬实时（超时后果严重）与软实时（偶尔超时可接受），一般使用抢占式优先级调度。
常见的实时系统使用场景：导弹控制系统、汽车自动驾驶控制器
四、O(1) 调度算法与调度队列
我们通过上面的学习已经清楚：进程的切换是怎么进行的以及进程的优先级这些零散的知识，那让我们通过这个调度算法将所学的知识联系起来。

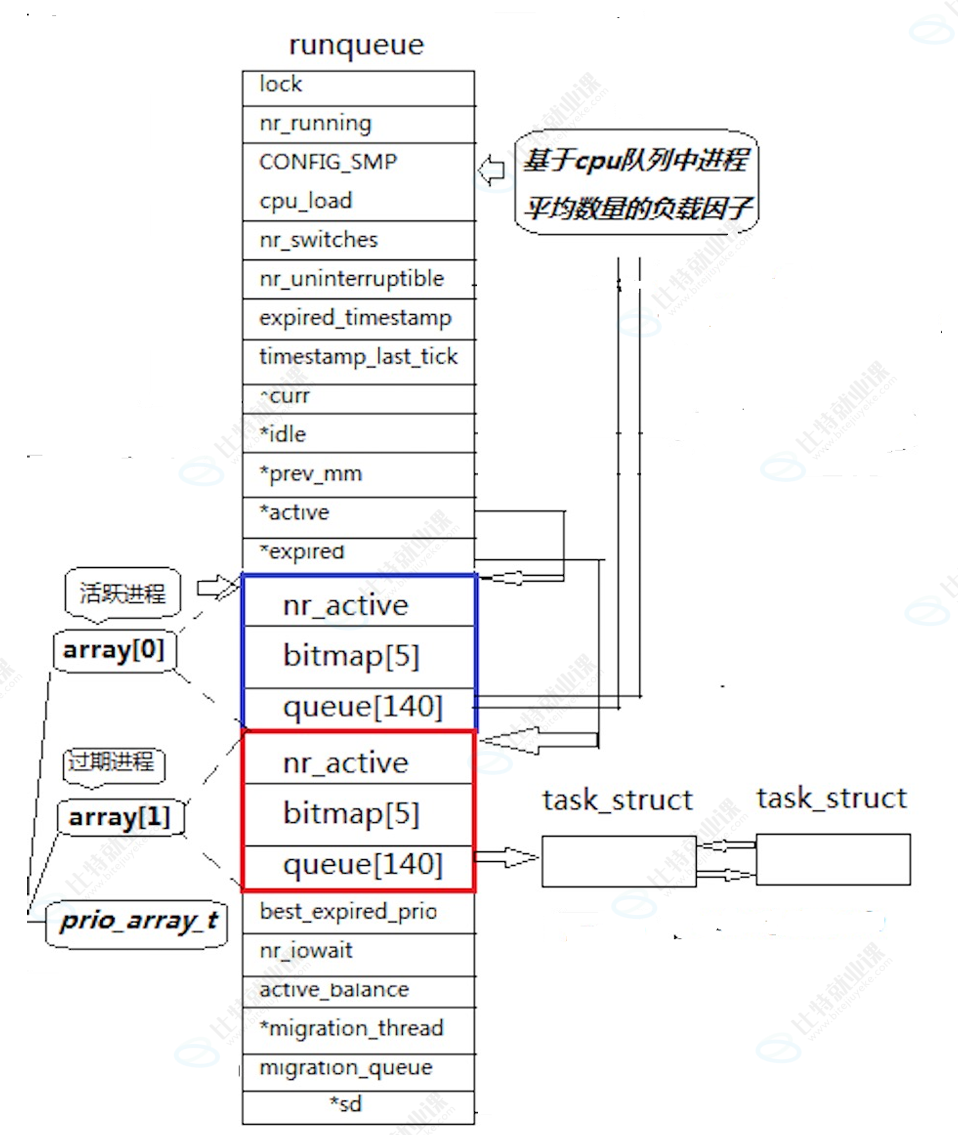

这里给出调度依据的数据结构，从一点点开始剖析：
4.1 进程的选择执行
CPU的资源有限，因此当OS中存在大量需要执行的进程时，应该选择哪个去执行？
这个时候就需要进程的优先级去选择了，那我们就需要理解优先级是如何决定运行顺序的，从上面的结构可以看到是通过活跃进程和过期进程来选择的，而我们知道进程 = PCB + 代码数据，而queue[140]这个结构就是存储这些PCB的，其下标对应着优先级[0,140]，每一个数组元素都是一个链表的头指针，挂载着所有该优先级下的就绪进程。
这里的指针与进程链表的指针不同：
struct task_struct{
//第一套：用于【总进程链表】，串联系统全部PCB
struct list_head tasks;
//第二套：用于【就绪队列queue[]里面的优先级链表】，只给就绪态用
struct list_head run_list;
};
4.1.1 优先级的划分
我们会有这样的一个疑问：之前学的PIN + NI 的范围不是从[60,99]吗，为什么这里是[0,140]呢？
其实这里的优先级划分分为实时进程与普通进程：
-
实时进程： 对响应时间有严格要求的进程，采用实时调度策略
（SCHED_FIFO、SCHED_RR）。优先级范围1‑99，优先级高于所有普通进程；一旦就绪可以抢占 CPU，优先获得处理器执行，用来处理延迟敏感的任务。 -
普通进程： 一般交互式、后台业务进程，使用 CFS 完全公平调度
SCHED_OTHER。依靠 nice 值调整调度权重，属于软优先级，映射于[100,139]；内核尽量公平分配 CPU 时间，没有立刻抢占的硬性保证，适合大多数日常应用。
4.1.2 进程的查找选择
有了优先级数组这个结构，我们选择最重要的进程链，就直接去数组中寻找即可，但是这样从高优先级到低优先级的遍历操作，是不是过于低效了？

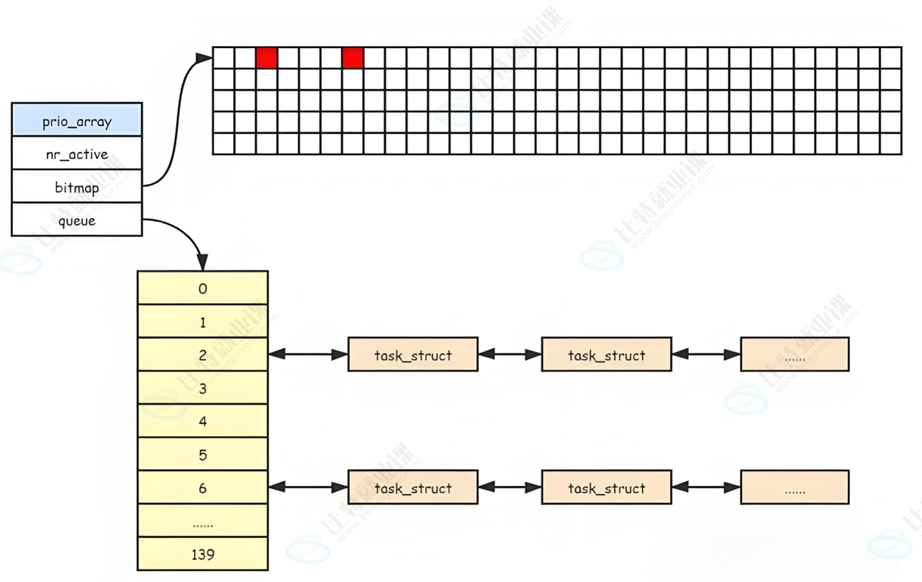

于是Linux设计出位图即通过比特位是否置为1来判断是否存在数据，就是图中结构的bitmap[5]，一共 32 * 5 = 160 个，用于界定140个优先级是否存在进程绰绰有余。
这样的算法只是将 O(140) 优化成 O(5)，从O(n) 到 O(1)只是夸张说法。
并且随着CPU的优化升级，已经存在专门的硬件指令来找到数据中最高或最低的比特位为1的地方在哪里，使得不再写软件 for 循环挨个扫下标；调用这个内置函数，借助硬件位扫描指令，直接得到最高置 1 的下标 i。
4.2 活跃队列与过期队列
在上文贴出的数据结构图，我们可以看到：有两个类似的结构。
有一个不就可以很好的挑选出适合调度的进程了吗，为什么还需要两个？
这还是因为优先级，优先级高的进程不断产出，那么优先级低的进程就只有很小的机率能得到CPU资源，从而造成进程饥饿。而两者的交替就成功保证了进程执行的公平性。
-
活跃队列：
存放时间片还没有用完的就绪进程；调度器只从 active 里面选进程运行。新创建就绪的进程，放入 active 队列。
并且时间片运行完毕后，就会自动退出该队列进入过期队列。 -
过期队列：
存放时间片已经耗尽的就绪进程；这里面的进程暂时不能参与本轮调度竞争；内核在这里重新计算它的时间片（动态优先级）。
最重要的一点，随着时间推移，活跃队列里的进程越来越少，最终会被清空。（使用一个nr_active来记录进程数量，为0时交换指针）此时，过期队列里则装满了等待运行的进程。当活跃队列为空时，调度器不需要做任何复杂的数据搬移操作，只需要互换一下活跃队列和过期队列的两个指针：
- Swap交换： 交换两个队列中的queue
4.3 细节处理
- “新进程进入活跃队列中，这体现了分时系统的特点”
分时系统特点：新就绪的进程可以立刻参与本轮 CPU 竞争，不需要等到下一轮轮换（不用丢进 expired 过期队列等待）。
- cpu‑load（CPU 负载）
CPU 负载：一段时间内，系统处于就绪（可运行）状态的进程平均数量。
不是 CPU 使用率（%）；负载看有多少进程排队等着拿 CPU；O (1) 调度动态优先级计算的时候会参考 cpu‑load，用来抑制 CPU 密集型进程、优待交互式进程。
- ③ “PRI 与 NI 是在进入过期队列时更新优先级的”
分清两个概念
- NI (nice)： 是用户设置，静态值，用户改 nice 只是修改 task_struct 里面的 nice 字段，不会立刻改动当前正在使用的 PRI，也不会立刻挪动进程的链表位置。
- PRI（动态优先级 / 实际调度优先级）：等到该进程时间片耗尽，从 active 摘除、移入 expired 过期队列的时候，内核才拿当前的 nice + 休眠历史 + cpu‑load，重新算出新的动态 PRI，再挂进 expired 里面对应优先级的链表。
总结
这就是全部内容了，下一节我们将学习系统环境变量。感谢您的阅读，我们下次再见。
