ELF程序加载与动态链接原理：从磁盘上的“0地址”到CPU取指执行的全链路拆解

——一堂把编译原理、文件系统、内存管理、进程加载串成线的硬核课

引言：为什么你写的C代码跑起来，远比“编译-运行”四个字复杂得多？

很多初学者以为，程序的生命周期不过是 gcc hello.c -o hello 然后 ./hello。但这堂课会把这一过程彻底拆开：你的代码是如何在磁盘上拥有“地址”的？可执行文件凭什么不是简单的“代码+数据”堆在一起？操作系统怎么知道该把哪段加载到哪里？动态库凭什么能被“共享”？以及，为什么你敲下的 main 函数，根本不是程序运行的真正起点？

这篇文章将基于课堂实录与板书，完整梳理从源码到进程、从静态链接到动态共享的每一个关键节点。我们会保留课堂上所有的实战命令（readelf、objdump、ldd）、经典示例（hello.c + code.c 链接实验）和那些容易被忽略的“零碎知识点”——包括为什么 .bss 段 Better Save Space，为什么内存管理的基本单位 4KB 决定了 Section 合并成 Segment 的必然性，以及 _start 函数在调用你的 main 之前到底偷偷干了多少脏活累活。

一、ELF文件格式：可执行程序不是“代码+数据”那么简单

1.1 四大组成部分与“双重视角”

一个 ELF（Executable and Linkable Format）可执行程序由四大块构成：

  1. ELF Header：文件的“户口本”，记录整个文件的管理信息。
  2. Program Header Table：给操作系统加载器看的“配送单”，描述哪些 Section 该合并成 Segment，以及加载到内存时的权限（读/写/执行）。
  3. Section Header Table：给编译器和链接器看的“施工图”，描述 .text、.data、.bss 等每个数据节的属性、偏移量和大小。
  4. 数据节（Section）：真正存放代码、数据、符号表等内容的地方。

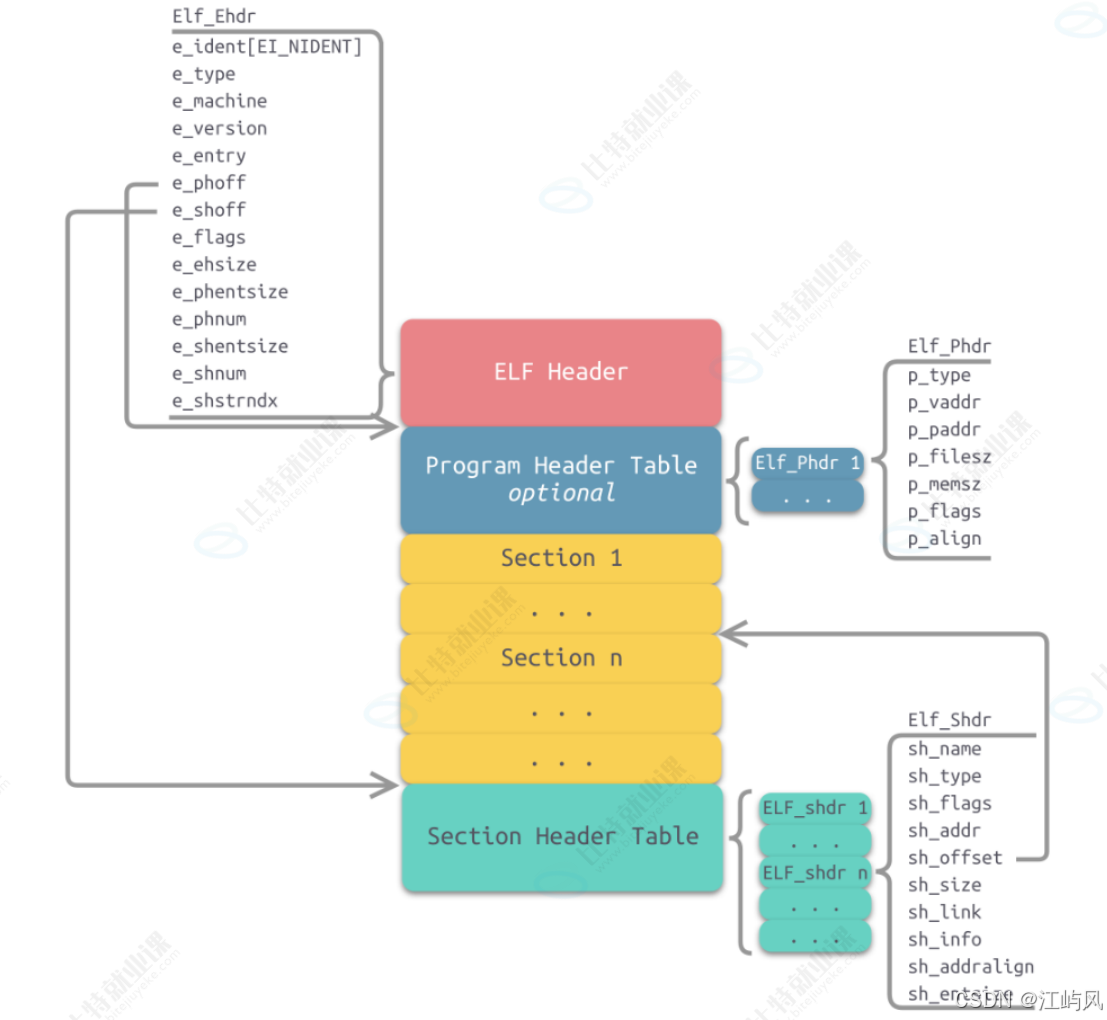

📌下面是ELF文件格式预览图：在这里插入图片描述

这里有一个贯穿全文的核心思想：ELF 文件存在两个视角。

  • 编译与链接视角：关心 Section Header Table。链接器把多个 .o 文件的 Section 合并，形成最终的可执行文件。
  • 执行与加载视角：关心 Program Header Table。操作系统不关心你有 30 个 Section，它只关心该把哪些东西打包成几个 Segment 塞进内存。
1.2 Section 与 Segment：为什么要“合并”？

课堂上老师用 readelf -S /usr/bin/ls 做了一个现场实验。输出显示 ls 命令足足有 30 个 Section（从 0 编号到 29）。但操作系统能直接把这 30 个小碎块分别加载进内存吗？

不能。因为内存管理的基本单位是 4KB（一页）。 磁盘与内存进行 I/O 交互时，基本单位也是 4KB。如果一个 .text 只有 1KB、一个 .rodata 只有 512 字节，各自独占一页，内存会迅速被碎片撑爆。老师举了一个精确的例子：

假设代码段实际占 4097 字节，只读数据占 512 字节。如果不合并，代码段要占两页（4096+1 各一页），只读数据独占一页，总共 3 页。但如果把 .text 和 .rodata 合并成一个 Segment，总共 4609 字节，只需 2 页 即可装下。

这就是 Section 合并为 Segment 的根本原因：减少页面碎片，提高内存利用率，同时基于权限实现访问控制（代码只读、数据可写、堆栈可执行等权限控制）。

用 readelf -l /usr/bin/ls 验证，原本的 30 个 Section 被合并成了 9 个 Program Header（Segment）。输出中的 Section to Segment mapping 清晰显示了 .text、.rodata 合并为只读可执行的代码段，.data、.bss 合并为可读写的数据段。

1.3 BSS 段：Better Save Space

课堂上对 .bss 的讲解非常生动。全局变量分两种：已初始化和未初始化。已初始化的必须记录具体值（如 int a = 10），存在 .data。但未初始化的（如 int b;），默认值全是 0。

如果定义了 50 个未初始化的 int，难道要在磁盘上记录 50 个 0 吗？没必要。.bss 在磁盘上只记录一个总大小（比如 50），加载到内存时再一次性开辟 50×4=200 字节并清零。

.bss 的全称被老师戏称为 Better Save Space——它节省的是磁盘空间。加载时才真正展开并初始化清零，这也是为什么未初始化全局变量天生为 0 的底层机制。

1.4 ELF Header 的 Magic 与入口地址

用 readelf -h 读取 /usr/bin/ls，你会看到：

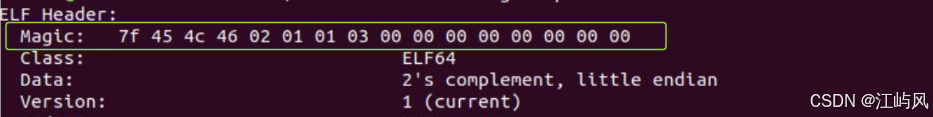

  • Magic：文件开头一串固定魔数（如 7f 45 4c 46），操作系统靠它判断“这货是不是 ELF”。几乎所有二进制格式（图片、音乐、视频）开头都有 Magic，类似于文件的“身份证”。在这里插入图片描述

  • Entry point address：程序的入口地址。对于 ls，它是一个类似 0x401430 的虚拟地址。这个地址指向的不是你的 main 函数，而是 _start。后文会详细展开。

下面是 ELF 文件的双重视角与 Section 合并为 Segment 的示意图：

合并 Section

按权限映射

内存中的 Segment

代码段（R E）
.text + .rodata 合并

数据段（RW）
.data + .bss 合并

执行与加载视角
（Program Header Table）

操作系统按 Segment 加载

编译与链接视角
（Section Header Table）

链接器合并 Section

磁盘上的 ELF 文件

30 个 Section
.text / .rodata / .data / .bss ...

图解： 磁盘上的 30 个 Section 通过两个视角被处理——链接器按 Section 合并，操作系统按 Segment 加载，最终在内存中形成只读的代码段与可读写的数据段。

二、静态链接：符号解析与地址重定位

静态链接的本质，是把多个 .o 文件和静态库“糊”成一个独立的可执行文件。课上用 hello.c 和 code.c 做了一个极简但足够说明问题的实验。

2.1 实验环境：两个 C 文件，三个编译阶段
/* hello.c */
int run();  /* 声明外部函数 */
int main() {
    printf("hello");
    run();
    return 0;
}

/* code.c */
int run() {
    printf("run func");
    return 0;
}

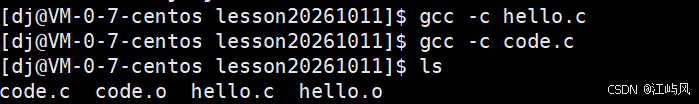

编译为 .o：

gcc -c hello.c -o hello.o
gcc -c code.c -o code.o

在这里插入图片描述

2.2 符号表：Defined vs Undefined

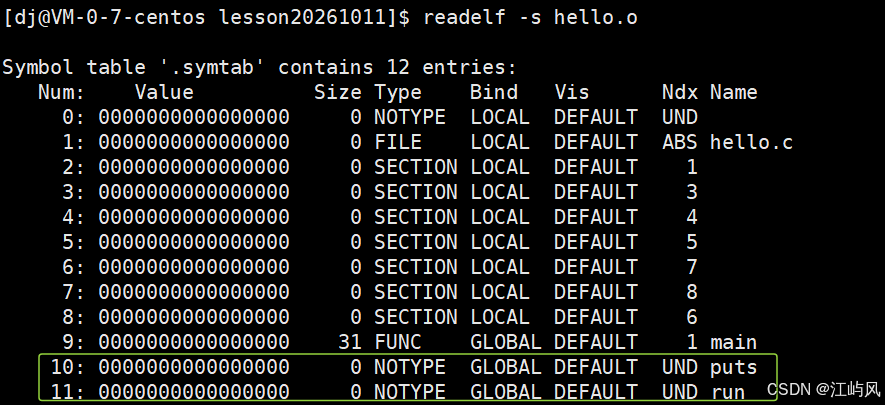

用 readelf -s hello.o 查看符号表：

  • main、printf（实际底层是 _fputs 等）在 hello.o 中标记为 UND（Undefined）——我不知道它们在哪。在这里插入图片描述

  • run 同样标记为 UND，因为 hello.c 里没有它的定义。

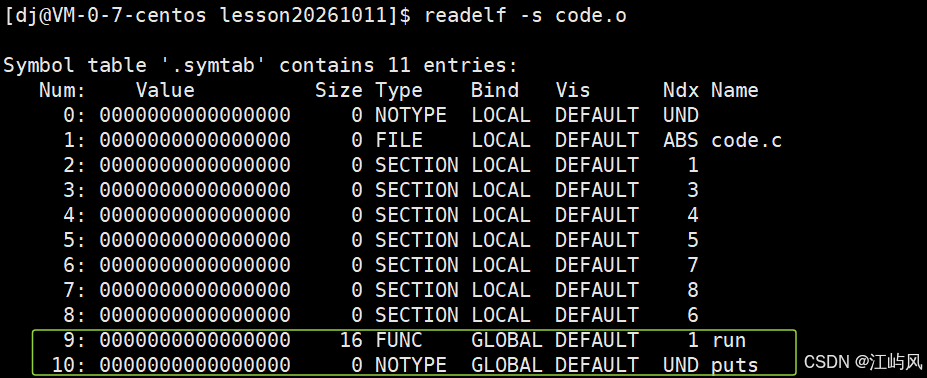

而在 code.o 中，run 被标记为 FUNC 且已定义。链接器的核心工作就是：拿着自己未定义的符号，去其他模块找定义。在这里插入图片描述

2.3 地址重定位：call 后面为什么先是 0？

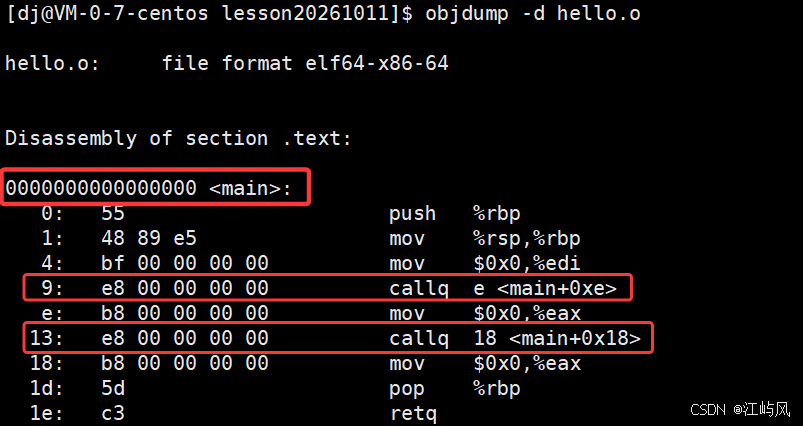

用 objdump -d hello.o 反汇编，查看 main 函数里的调用：

call   0  <?printf>
call   0  <run>

在这里插入图片描述

老师强调：编译阶段根本不知道 printf 和 run 在内存的哪个位置，所以编译器只能把跳转地址暂时填成 0。这个 0 是一个占位符。

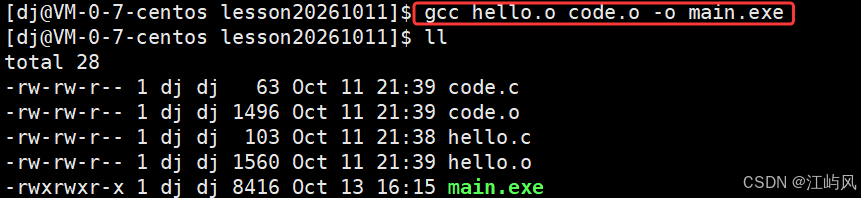

当执行链接：

gcc hello.o code.o -o main.exe

在这里插入图片描述

链接器完成两件事：

  1. 合并 Section：把 hello.o 和 code.o 的 .text 合并成一个大 .text，.data 合并成一个大 .data。
  2. 地址重定位：确定每个函数在最终可执行文件中的虚拟地址（比如 run 被安排在了 0x400520），然后把所有 call 0 修正为 call 0x400520。

链接后再 objdump -d main.exe，你会看到 call 指令后面的地址已经被填上了真实的虚拟地址。这个过程就叫“链接时地址重定位”。

也正因 .o 文件里的地址在链接时会被“重新修改”，.o 被称为可重定位目标文件（Relocatable Object File）。

下面是静态链接中符号解析与地址重定位的完整流程：

可执行文件 main.exe

链接阶段

编译阶段

源码

hello.c
main() 调用 printf、run

code.c
run() 定义

hello.o
main: call 0
call 0

code.o
run: FUNC 已定义

合并 Section
.text / .data

符号解析
UND → 找到定义

地址重定位
call 0 → call 0x400520

call 0x400520
真实虚拟地址已填入

图解： 编译阶段 call 后的地址是占位符 0；链接阶段完成 Section 合并、符号解析与地址重定位，最终把真实虚拟地址填入 call 指令。

三、程序加载与虚拟地址空间：程序没有加载前，有地址吗？

这是课堂上抛出的一个核心思考题，也是很多操作系统的“分水岭”知识点。

3.1 有！磁盘上的逻辑地址，就是虚拟地址的“预览版”

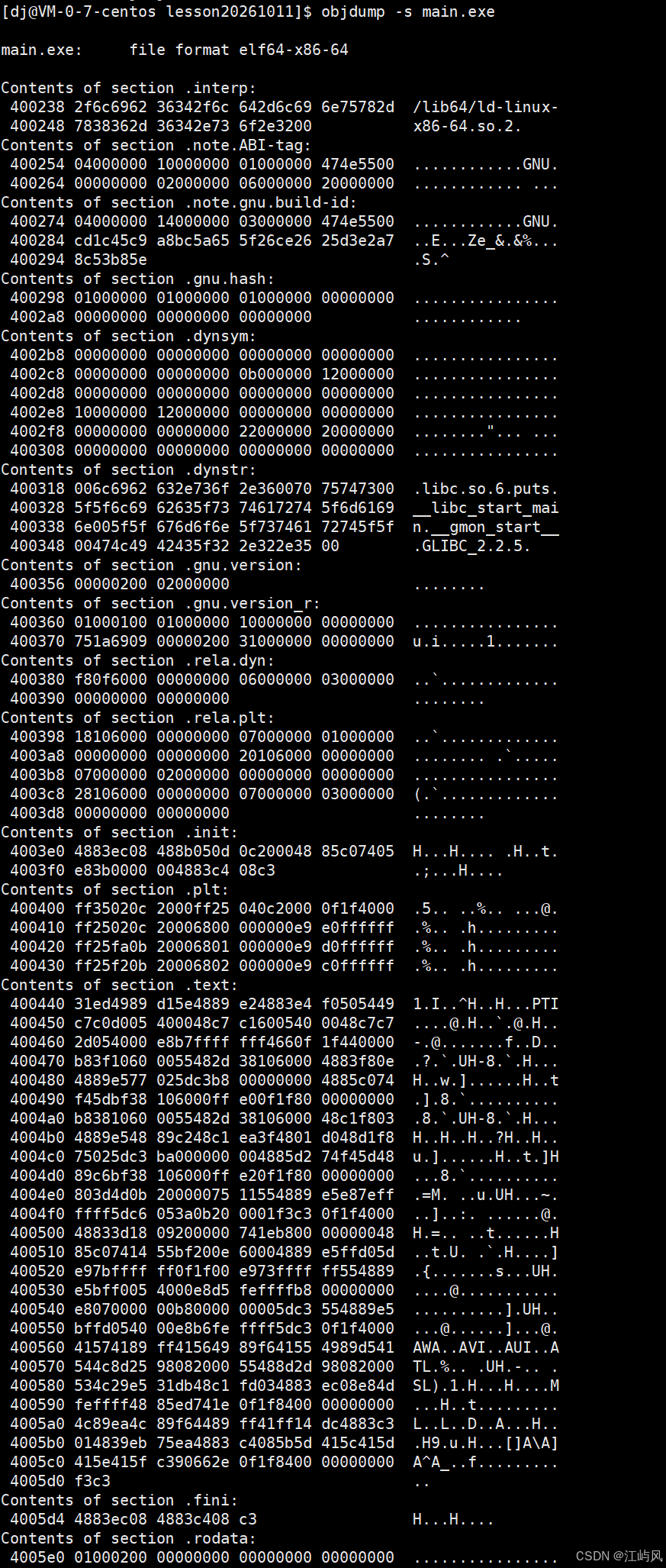

用 objdump -s 反汇编任何一个可执行程序（如 main.exe），最左侧会看到一连串地址：0x4003c8、0x4003d0、0x4003f0……在这里插入图片描述

这些地址是什么？它们是程序在磁盘上就已经确定的编制。现代操作系统采用 平坦模式（Flat Model），即可执行程序内部从 0 开始统一编址。这个磁盘上的地址称为逻辑地址或线性地址。

在 Linux 系统下，逻辑地址（磁盘视角）、虚拟地址（操作系统视角）、物理地址（真实内存视角）三位一体。只是在磁盘上我们习惯叫逻辑地址，加载到内存语境后（在PCB等那边），它们就是虚拟地址。程序还没加载时，内部函数调用的地址就已经编好了——否则链接器凭什么重写 call 指令？

3.2 加载四步曲：从文件系统到 CPU 取指

老师用一张大图把加载流程串了起来：

第一步：文件系统定位
操作系统通过路径解析找到 inode，进而找到磁盘上的数据块（Data Block）。可执行程序本质上也是文件，也要走文件系统这一套。

第二步：创建进程骨架
内核创建 task_struct（PCB）、mm_struct（内存描述符）、vm_area_struct 链表（虚拟内存区域）。此时进程有了“户口”，但地址空间还是空的。

第三步：初始化地址空间与页表映射
操作系统读取 ELF 的 Program Header Table，用每个 Segment 的虚拟起止地址（start ~ end）去初始化 vm_area_struct 的各个区域（代码区、数据区、BSS 区等）。随后把代码和数据加载到物理内存，建立页表映射——页表左半边是虚拟地址，右半边是物理地址。

第四步：CPU 启动执行
读取 ELF Header 中的 Entry Point（即 _start 的虚拟地址，如 0x400430），把它填入 CPU 的指令寄存器（EIP/RIP）。CPU 开始取指执行。

3.3 权限管理与页表初始化

操作系统并不“认识”哪个区域是代码、哪个是数据，它只读 ELF 的 Program Header。如果某个 Segment 标记为 R E（只读、可执行），操作系统初始化页表时就把这段映射为只读；如果标记为 RW，则赋予读写权限。程序的权限管理，在加载那一刻就由 ELF 格式决定了。

3.4 一个极易忽略的细节：_start 才是入口

很多同学以为程序入口是 main。但通过 objdump 和 readelf -h 都能看到，Entry Point 指向的是 _start。_start 由链接器（或 C 运行时库）提供，它的职责包括：

  • 设置栈帧；
  • 初始化 .data 段（把初始化的全局变量搬到位）；
  • 清零 .bss 段；
  • 打开标准输入、标准输出、标准错误；
  • 调用动态链接器，加载依赖的动态库；
  • 最后调用 libc_start_main，进而调用用户写的 main。

你的 main 函数执行完毕后，控制权回到 _start 的收尾逻辑，处理返回值并调用 exit 终止进程。main 只是“被调用者”。

下面是程序加载四步曲的完整流程，从文件系统定位到 CPU 取指执行：

CPU

ELF 解析

内核

文件系统

路径解析 → inode
找到磁盘数据块

创建 task_struct（PCB）
mm_struct、vm_area_struct

初始化地址空间
建立页表映射
虚拟地址 ↔ 物理地址

读取 Program Header Table
按 Segment 权限映射

读取 Entry Point
_start 虚拟地址

EIP/RIP 填入 _start 地址
开始取指执行

图解： 操作系统先通过文件系统定位 ELF，创建进程骨架，再按 Program Header 初始化地址空间与页表，最后把 _start 的虚拟地址填入 CPU 指令寄存器开始执行。

四、动态链接与共享库：GOT/PLT 与延迟绑定

静态链接虽然简单，但有个致命缺陷：每个可执行文件都独立拷贝一份库代码。如果系统里运行着 20 个 C 程序，内存里就有 20 份 printf 的代码，浪费磁盘和内存。动态链接（Dynamic Linking）解决了这个问题。

4.1 动态库的宏观共享机制

动态库（.so，Shared Object）是独立文件。当进程 A 加载 libc.so 后，它通过页表映射到自己的共享区。如果进程 B 也需要 libc.so，内核只需把同一份物理内存映射到 B 的虚拟地址空间。代码段是只读的，所以多进程可以安全共享同一份物理副本。这也是为什么动态库又叫共享库。

4.2 动态链接器（ld-linux.so）

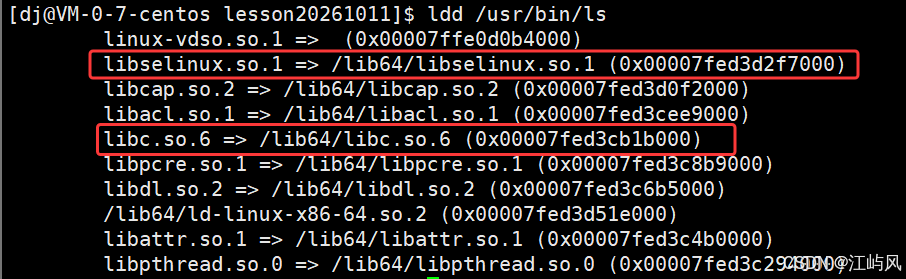

任何一个动态链接的 ELF 程序，除了依赖 C 标准库，还会默认依赖一个库：/lib64/ld-linux-x86-64.so.2（或类似名称）。这就是动态链接器。在这里插入图片描述

程序启动时，_start 会先调用它。动态链接器根据环境变量 LD_LIBRARY_PATH、/etc/ld.so.conf 配置文件以及系统默认路径，去搜索并加载程序依赖的所有 .so。只有当这些库都被找到、映射、重定位完毕后，才会把控制权交回给 main。

4.3 位置无关代码（PIC）与 GOT

动态库可以被加载到内存的任意位置，那么库内部函数互相调用时怎么办？如果写死绝对地址，库一旦被映射到不同基址就全乱套了。

解决方案是 PIC（Position Independent Code，位置无关代码）。库内部的编址也采用“从 0 开始的偏移量”。当库被映射到进程虚拟空间的某个起始地址（比如 0x7f1234000），库内某个函数的入口是在库内偏移 0x233 处，那么实际虚拟地址就是库起始地址 + 偏移量。

但这还不够。因为主程序调用库函数时，代码段是只读的，你不能直接在主程序的代码里写死库函数的最终地址。怎么办？

GOT（Global Offset Table，全局偏移表）登场。

  • GOT 存放在数据段（可读写），每个进程有自己独立的 GOT。
  • 可执行程序不在代码段直接写 call printf，而是 call printf@GOT。
  • 链接时，GOT 表项先记录库的偏移量和库名；加载完成后，动态链接器把库的实际起始虚拟地址填进 GOT。
  • 从此，代码段一行不改，只改数据段的 GOT 表，程序就能正确跳到库函数。

这完美解决了“代码段只读”与“需要动态修正地址”之间的矛盾。

4.4 PLT：延迟绑定（Lazy Binding）

如果一个程序依赖 10 个动态库、涉及 1000 个库函数，启动时就把这 1000 个地址全部解析并填入 GOT，会非常慢。很多函数可能整个生命周期都不会被调用。

PLT（Procedure Linkage Table，过程链接表） 实现了延迟绑定：

  • 代码中 call printf 实际上先跳到 printf@PLT。
  • 第一次调用时，PLT 是一段“桩代码”，它会把控制权交给动态链接器：“帮我找一下 printf 的真身在哪”。
  • 动态链接器找到真实地址后，把地址写回 GOT 表。
  • 第二次再调用 printf，直接通过 GOT 跳转到真实地址，不再经过 PLT 解析。

这就是“首次调用触发重定位，后续调用直查 GOT”的延迟绑定机制，兼顾了启动速度与运行效率。

下面是首次调用 printf 时延迟绑定的完整流程图，标注了代码段（只读）与数据段（可写）的边界，以及 GOT 表项地址的变化过程：

动态链接器
ld-linux.so

数据段（可写，RW）

代码段（只读，R E）

第一次：GOT 未解析

回填 GOT 表项

初始状态

第二次调用直接跳转

call printf@PLT

PLT 桩代码
jmp *GOT[printf]

push 重定位索引
（如 0x2）

jmp 动态链接器入口
PLT[0]

GOT[printf] = PLT+6
（初始指向下一条指令）

GOT[printf] = 0x7f...
（printf 真实地址）

查找 printf 符号
定位 libc.so 中真实地址

把真实地址写回 GOT[printf]

流程解读：

  1. 第一次调用：call printf@PLT 进入 PLT 桩代码，此时 GOT[printf] 还指向 PLT 内部的下一条指令（PLT+6），于是继续 push 重定位索引并跳转到动态链接器。
  2. 动态链接器解析：根据重定位索引查找 printf 在 libc.so 中的真实虚拟地址。
  3. 回填 GOT：动态链接器把真实地址写回数据段的 GOT[printf]，代码段一行未改。
  4. 第二次调用：call printf@PLT 再次进入桩代码，此时 GOT[printf] 已指向真实地址，直接 jmp 到 printf 本体，不再经过动态链接器。
4.5 库依赖库：每个 ELF 都有自己的 GOT

不仅是可执行程序调用动态库，动态库之间也可以相互依赖。比如库 A 调用库 B 的函数。因为每个 ELF（无论可执行文件还是 .so）都有自己的代码段和数据段，所以每个库都有自己的 GOT。库 A 通过查自己的 GOT，找到库 B 的方法地址。这也是 ELF 格式统一性的体现。

五、总结：一张图看清从源码到 CPU 的全链路

这堂课的终极意义，是把看似孤立的编译原理、操作系统文件系统、内存管理、进程加载串成了一条线：

  1. 编译与静态链接：多个 .c → .o → 合并 Section、解析符号、地址重定位 → 生成 ELF 可执行文件。此时程序内部已基于平坦模式从 0 编址（逻辑地址/虚拟地址）。
  2. 加载准备：操作系统通过文件系统找到 ELF，读取 ELF Header 拿到 Entry Point，读取 Program Header 初始化 mm_struct 和 vm_area_struct。
  3. 内存映射：Segment 被加载到物理内存，页表建立虚拟地址到物理地址的映射。权限由 ELF 的 Flag 位决定。
  4. 启动与动态链接：CPU 的 EIP 被填入 _start 虚拟地址。_start 初始化运行环境，调用动态链接器加载 .so，通过 GOT/PLT 完成运行时重定位。
  5. 进入 main：一切就绪后，最终调用 libc_start_main，进入用户编写的 main 函数。

虚拟地址空间是这一切的核心桥梁：它让编译器、链接器、操作系统、CPU 能用同一套“地址语言”对话。编译器在磁盘上按虚拟地址编好程序，操作系统用这些虚拟地址初始化进程空间，CPU 通过页表把虚拟地址翻译为物理地址取指执行。

下堂课，我们将进入进程间通信（IPC）的世界，开发环境也将切换为 C++ 与 VS Code。但那已经是另一个故事了。

附：课堂核心工具速查表

工具/命令作用
readelf -S <file>查看 Section Header Table（编译链接视角）
readelf -l <file>查看 Program Header Table 及 Section → Segment 映射（执行加载视角）
readelf -h <file>查看 ELF Header（Magic、Entry Point、文件类型等）
readelf -s <file>查看符号表（Defined / Undefined 符号）
objdump -d <file>反汇编代码段，查看 call 指令地址，验证重定位
ldd <executable>查看可执行文件依赖的动态库
gcc -c编译不链接，生成 .o 可重定位目标文件
./a.out 背后的 _start程序真正入口，负责初始化与动态链接调度
file <file>命令用于识别文件类型在这里插入图片描述

下面是整篇文章的完整链路总览图，从源码到 CPU 取指执行：

进入 main

启动与动态链接

内存映射

加载准备

编译与静态链接

多个 .c 文件

.o 可重定位目标文件

ELF 可执行文件
（逻辑地址已编好）

文件系统定位 ELF

读取 ELF Header
拿到 Entry Point

读取 Program Header
初始化 mm_struct

Segment 加载到物理内存

页表建立
虚拟地址 ↔ 物理地址

_start 入口

动态链接器加载 .so

GOT/PLT 运行时重定位

libc_start_main → main

图解： 从源码编译、静态链接生成 ELF，到操作系统加载、内存映射、动态链接，最终进入 main 函数——虚拟地址空间贯穿始终，是这一切的核心桥梁。
